BXD51-P系列防爆检修电缆盘

产品用途:适用于爆炸性气体环境1区、2区场所; 适用于ⅡA、ⅡB、ⅡC类爆炸性气体环境; 适用于可燃性粉尘环境20区、21区、22区场所 适用于T1~T6(T4)组温度组别; 广泛用于石油开采、

型号:BXD51-P系列

类别:防爆检修电缆盘

  • 产品描述
  • 主要功能
  • 基本参数

产品用途:适用于爆炸性气体环境1区、2 区场所;
适用于ⅡA、ⅡB、ⅡC类爆炸性气体环境;
适用于可燃性粉尘环境20区、21区、22区场所
适用于T1~T6(T4)组温度组别;
广泛用于石油开采、炼油、化工、制药、军工等危;险环境及海洋石油平台、油轮等场所。
产品执行标准:本产品按照GB3836.1-2000《爆炸性气体环境用电气设备 第一部分:通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备 第二部分:隔爆型“d”》、GB3836.3-2000《爆炸性气体环境用电气设备 第三部分:增安型“e”》标准设计制造,经国家指定检验机关检验合格,并颁发防爆合格证。

产品材质与特点:

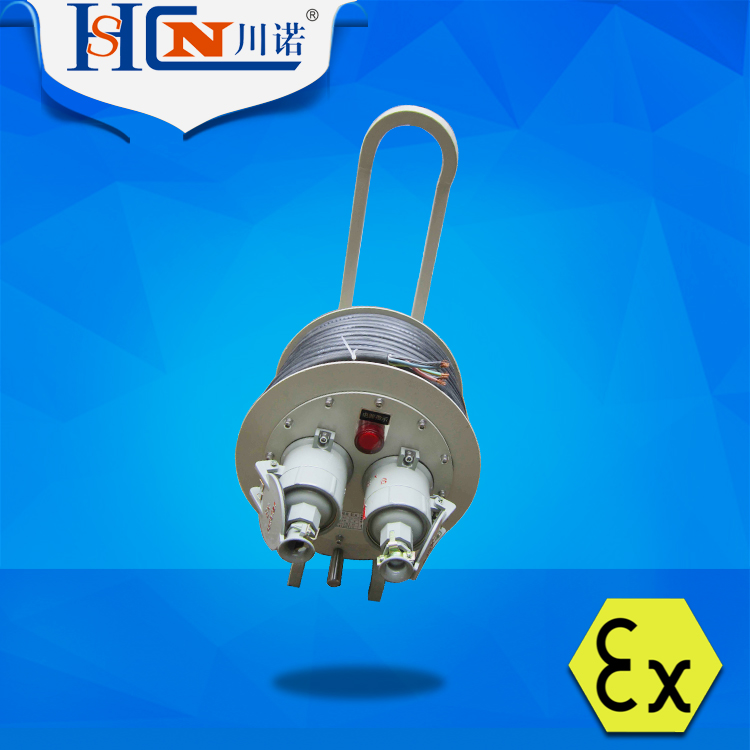

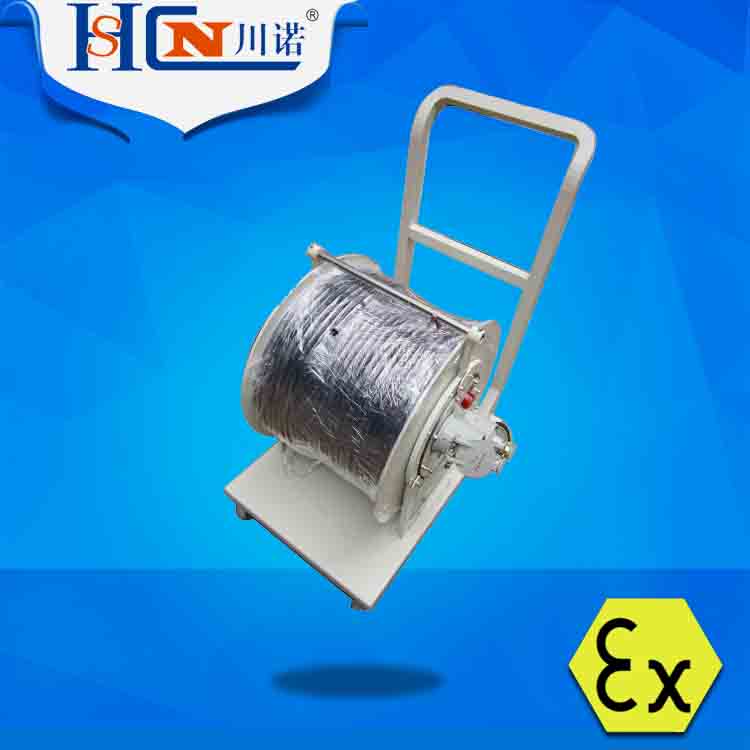

电缆盘转盘采用钢板焊接成型,表面喷塑。主腔采用隔爆型结构,接线腔增安型结构。内可选配装断路器、Ex防爆信号灯、防爆插销。移动电缆盘支架采用钢管焊接成型、并装有行走轮、移动方便,外形美观。
产品颜色:标准色号为“川诺灰”。也可按客户指定颜色喷涂;
产品包装:本公司生产的所有产品均采用蜂窝箱或木箱包装;
产品单价:防爆配电箱为非标订制产品,价格根据客户要求进行核算;
生产设备:本公司采用先进的工艺和设备,压铸、喷涂等关键工艺全部实现了自动化或半自动化,购置了分布光度计,高低温试验箱、湿热试验箱等一大批先进检测设备。
主要技术参数:

型  号 额定电压(V) 主回路额定电流(A) 防爆插座数量(只) 电缆长度(米) 防爆标志

BXD51-P/16
BXD51-P/32
220
380
16/32 16X2
32X2
30 -100 ExedIIBT6
ExedIIAT4

产品工作条件:
a.海拔不超过2000m;
b.周围空气温度不高于+40℃,不低于-5℃,24小时内平均值不超过+35℃;
c.周围空气相对湿度不超过95%(+25℃);
d.在无破坏绝缘的气体或蒸气的环境中;
e.污染等级:3级;
f.安装类别:II、III类;
g.用于户外的电缆盘,太阳最大辐射1120W/㎡,降雨强度6mm/min;
h.无显著摇动和剧烈的冲击振动的地方;

发货时间:常规产品3天内发货;定制类产品视产品由情况而定。
生产流程:1、准备原材料 2、机加工生产3、喷涂颜色 4、装配完成整套 5、出厂前检验
使用须知:
 5.1安装使用产品前应检查铭牌上的技术数据与使用情况是否相符;
5.2安装及维修前必须切断前级电源;
5.3进、出线电缆穿过橡胶密封圈,用垫圈及压紧螺母压紧,保证密封及电缆不得松动;
5.4密封圈在使用过程中出现腐蚀、脆裂、变形、发粘或硬度变化超过出厂时的20%应及时向厂家进行选购并更换,以确保防爆性能可靠;
5.5维护拆卸时注意隔爆面不得磕碰、划伤、腐蚀,并定期涂204-1防锈油;
5.6电缆盘在使用过程中要定期检查,以保证其良好运行;
5.7非专业人员严禁开盖维修、检查。
