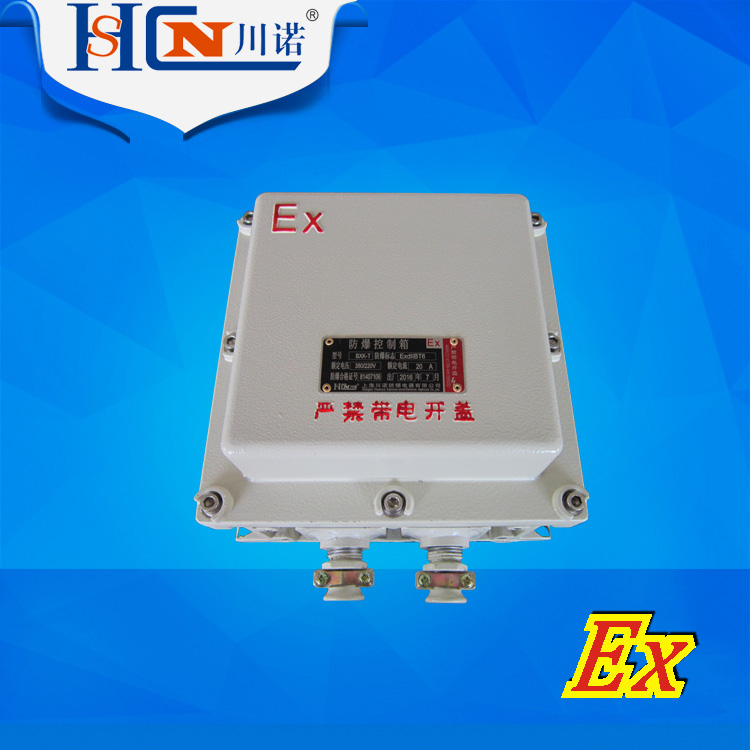

BXJ系列防爆接线箱 (铝合金材质 ExdIIB)

1、 用途和工作条件 1 . 1 用途 BJX 系列防爆接线箱(以下简称接线箱),适用于 II 类、 B 级、 C 级 T6 组以下级别组别的含有爆炸性气体混合物的场所中,在交流 50Hz 、额定电压 380V 、

型号:

类别:

  • 产品描述
  • 主要功能
  • 基本参数

1、  用途和工作条件

11用途

BJX系列防爆接线箱(以下简称接线箱),适用于II类、B级、CT6组以下级别组别的含有爆炸性气体混合物的场所中,在交流50Hz、额定电压380V、额定电流至200A以下电路,作为连接各种电气设备接线、分线使用。

12工作条件

a.   海拔不超过2000m

b.  周围空气温度不高于+60℃,不低于-40℃;

c.   周围空气相对湿度不超过规定要求(+20℃时);

d.  垂直安装倾斜度不大于5°;

e.   无明显摇动和强烈冲击振动的地方;

f.   无明显破坏金属和绝缘腐蚀性气体和蒸气的环境中;

g.  无滴水和其它液体侵入的地方;

2、  结构与特点

21型号含义

BJX -/D/L/X/R/

进线口数/螺纹

右进线

进线口数/螺纹

下方进线

进线口数/螺纹

左方进线

进线口数/螺纹

上方进线

额定电流

端子数量

接线箱





22主要技术参数见表:

额定电压(V

额定电流(A

防爆标志

进出线口螺纹

380

220

10203040506080100120150200

ExeIIT6

ExedIICT6

ExdIIBT6

ExdIICT6

G15

G20

G25

G32

G40

G50

G70

G80



22结构概述

a.   接线箱按照GB3836.1~3-2000标准要求设计制造,并经国家指定检验机关检验合格,颁发合格证;

b.  接线箱可采用ZL102铸铝合金铸造成型,或采用高腐不锈钢板焊接而成,或经济型的钢板焊接而成,进出线口方向、数量、端子数及公称直径可根据用户要求任意变化,钢管布线和电缆布线均可,电缆布线须配备电缆夹紧密封接头。

3、安装与维修

31安装前应检查铭牌上的技术数据是否与实际使用情况相符;

32检查所有紧固件是否有松动现象,如有松动应加以紧固;

33接线箱的内外接地需要良好可靠;

34安装时需将电缆穿过密封圈、金属垫圈、用压紧螺母压紧,保证密封及电缆不得松动,不使用的接线口应用密封圈和金属垫片加以封堵;

35维修检查时需要先断开电源后方可开盖;

4、订货须知

订货时应写清接线箱的完整型号、名称、规格及订货数量。

例:BJX-16/30防爆接线箱,端子数为16个、额定电流为30A、上方进线、进线口螺纹G251个,下方出线,出线口螺纹G154个。
