用途、工作条件

用途

本产品适用于含有II类B级、C级，T6组以下级别、组别含有爆炸性气体混合物的危险场所，在交流50Hz、额定电压220/380V、额定电流至10A的电路中控制接触器、继电器、照明及其它电气设备的接通和分断之用。

工作条件

◎海拔高度不超过2000m；

◎周围空气温度不超过+40℃，不低于-20℃；

◎降雨强度50mm/10min；

◎辐射强度1.4cal/cm2.min；

结构与特点

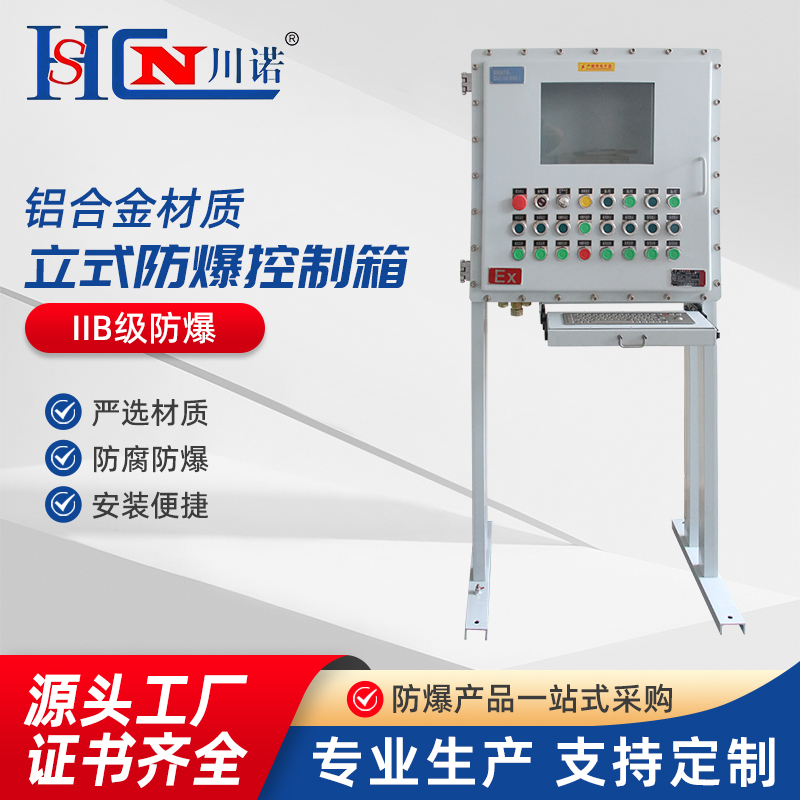

本产品是按照GB3836.1《爆炸性气体环境用电气设备“通用要求”》、GB3836.2《爆炸性气体环境用电气设备“隔爆型电气设备”》、GB3836.3《爆炸性气体环境用电气设备“增安型电气设备”》设计制造，经国家指定检验机关检验合格，并颁发合格证。本产品外壳是由钢板焊接或压铸铝合金（工程塑料）外壳拼装而成，表面喷塑，外型美观。压铸铝合金外壳为增安型外壳，内装隔爆型元件（按钮、开关、信号灯等）组成。控制箱元件布置千变万化，具体元件选择排列，根据用户提供的原理图及要求确定，并可按用户的要求重新设计制造。

主要技术参数

额定电压：220/380V

额定电流：10A

防爆标志：ExdIIBT4

型号及含义

BXK51□□□□□□

防爆控制箱                                    防腐等级

设计序号                                      表的种类

按钮数                                        开关数

电流表数                                      指示灯数

安装及维修

◎安装及维修前需切断前级电源；

◎进、出线电缆穿过橡胶密封圈，并用垫圈及压紧螺母压紧，保证密封及电缆不得松动；

◎在维修拆卸时注意隔爆面不得磕碰、划伤，并涂204-1防锈油；

◎控制箱在使用过程中要定期检查，以保证其密封性能及良好运行；

◎内、外接地须良好可靠；

◎非技术人员严禁开盖安装维修。
