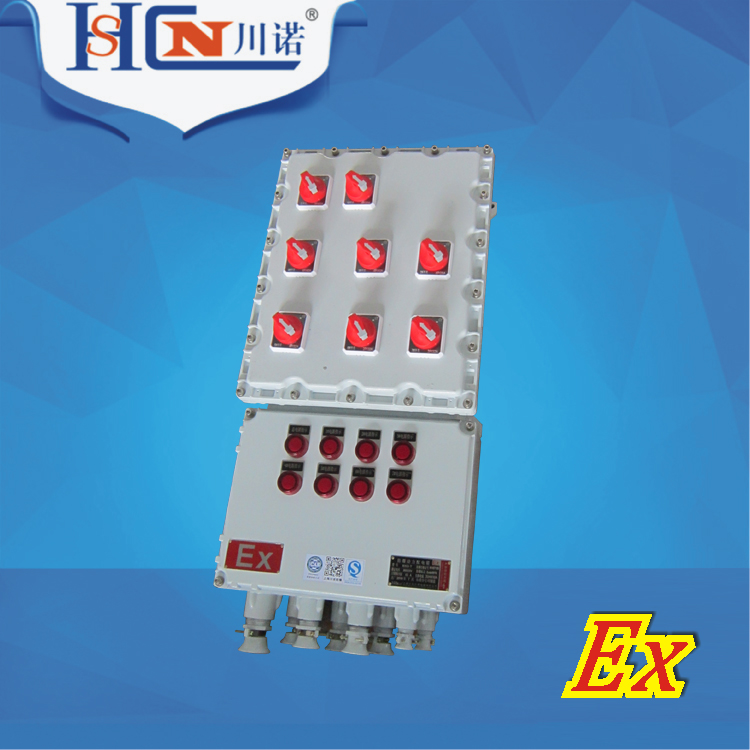

BXD系列防爆动力配电箱

BXM ( D )系列防爆照明(动力)配电箱(以下简称配电箱),适用于 II 类 B 级或 C 级, T1-T4 组以下级别、组别的含有爆炸性气体环境危险场所的 1 区、 2 区,用于交流 50Hz 、额定电压

型号:

类别:

  • 产品描述
  • 主要功能
  • 基本参数

BXM(D)系列防爆照明(动力)配电箱(以下简称配电箱),适用于II类B级或C级,T1-T4组以下级别、组别的含有爆炸性气体环境危险场所的1区、2区,用于交流50Hz、额定电压220或380V的线路中,用于控制三相异步电动机的起动、停止,也可用于远距离控制电动机,具有过载、短路保护功能。


1.2、工作条件


a.   海拔不超过2000m;


b. 周围空气温度不高于+40℃,不低于-5℃,24小时内平均值不超过+35℃;


d.  在无破坏绝缘的气体或蒸气的环境中;


e.   污染等级:3级;


f.   安装类别:II、III类;


g.  用于户外的配电箱,太阳辐射1120W/㎡,降雨强度6mm/min;


h.  无显著摇动和剧烈的冲击振动的地方;


2、  结构与特点


本配电箱是按照GB3836.1-2000《爆炸性气体环境用电气设备第一部分:通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第二部分:隔爆型“d”》、GB3836.3-2000《爆炸性气体环境用电气设备第三部分:增安型“e”》标准设计制造,经国家指定检验机关检验合格,并颁发防爆合格证。


A、外壳采用铸铝合金压铸成型,表面喷塑。主腔采用隔爆型结构,接线腔增安型结构。内可选配装断路器、交流接触器、热继电器、Ex防爆控制按钮、Ex防爆信号灯等。配电箱采用模块化设计,各种回路可以自由组合,电器元件选型可由用户而定,其结构紧凑、外形美观。进出线采用钢管或电缆布线均可,进出线口方向可由用户要求而定。


B、非标配电箱:外壳采用钢板焊接成型,表面喷塑。分主腔和接线腔,均采用隔爆型结构,内可选装高分断断路器、交流接触器、热继电器、控制按钮、信号灯等元件,通过操作壳盖上的手柄实现分合,动作性能可靠,并设有分合显示信号灯。进出线采用钢管或电缆布线均可,进出线口方向及内部元件可由用户要求而定。其它材料及外形均可根据用户要求订制。


3、  主要技术参数


型号


额定电压(V)


主回路额定电流(A)


支路数


支路额定电流(A)


防爆标志


BXM(D)□-4


BXM(D)□-6


BXM(D)□-8


BXM(D)□-10


BXM(D)□-12


BXM(D)□-4K


BXM(D)□-6K

BXM(D)□-8K


BXM(D)□-10K


BXM(D)□-12K


220


380


16-630


4


6


8


10


12


8


6


8


10


12


2.5-100


ExdeIIBT4


ExdeIICT4


ExdIIBT4


4、外形示意图:例:


拼装方式可根据用户要求而定,按用户提供的线路图进行设计。


5、安装与使用


5.1安装使用产品前应检查铭牌上的技术数据与使用情况是否相符;


5.2安装及维修前需要切断前级电源;


5.3进、出线电缆穿过橡胶密封圈,用垫圈及压紧螺母压紧,保证密封及电缆不得松动;


5.4密封圈在使用过程中出现腐蚀、脆裂、变形、发粘或硬度变化超过出厂时的应及时向厂家进行选购并更换,以确保防爆性能可靠;


5.5维护拆卸时注意隔爆面不得磕碰、划伤、腐蚀,并定期涂204-1防锈油;


5.6配电箱在使用过程中要定期检查,以保证其良好运行;


5.7非技术人员严禁开盖维修、检查。


6、订货需知


订货时应指出产品的完整型号、名称、规格及订货数量。


例如:BXM(D)51-12K20/100系列防爆配电箱,总开关电流100A,分开关20A,100台。
