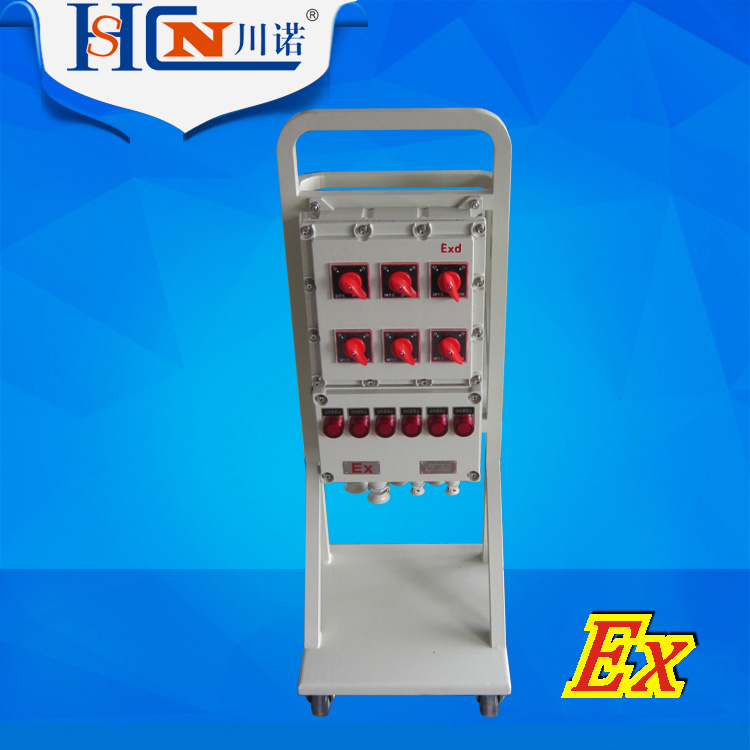

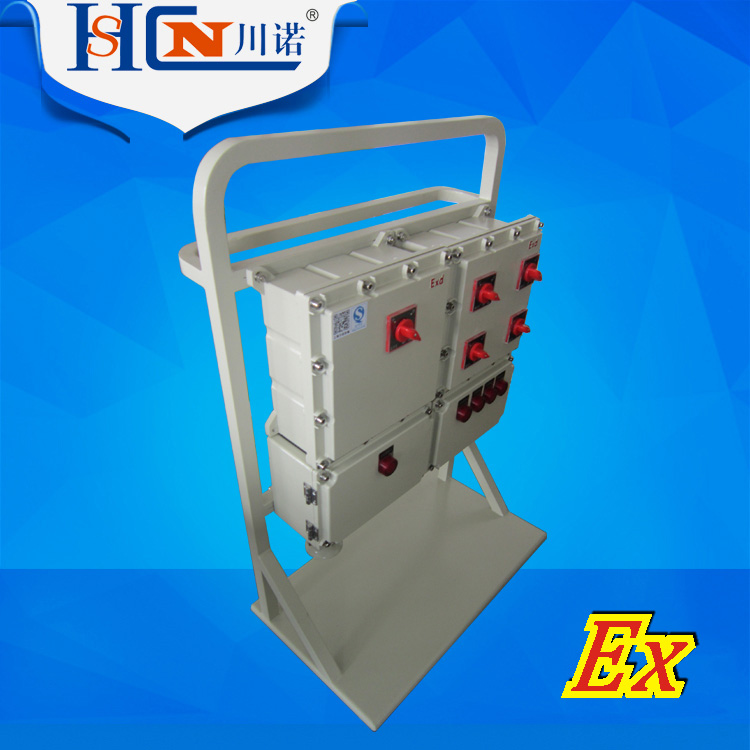

移动式防爆动力配电箱

适用范围 ◎1区、2区危险场所; ◎IIA、IIB、IIC类,温度组别为T1-T4的爆炸性气体环境; ◎适用于可燃性粉尘场所; ◎户内、户外均可; 型号含义 BXMD51-□/□□□□□□□□□□ WF1:户

型号:

类别:

  • 产品描述
  • 主要功能
  • 基本参数

适用范围


◎1区、2区危险场所;


◎IIA、IIB、IIC类,温度组别为T1-T4的爆炸性气体环境;


◎适用于可燃性粉尘场所;


◎户内、户外均可;





型号含义


BX M D 51-□/□□□□□□□□□□


WF1:户外防中腐蚀


出线口螺纹规格


出线口数


出线口方向:D为上方,X为下方


进线口螺纹规格


进线口数


进线口方向:D为上方,X为下方


总开关电流


K:主回路带总开关(不带不注)


支路电流


支路数


设计序号


动力


照明


防爆配电箱





产品特点


◎本产品为复合型,开关箱采用隔爆型结构,母线箱及出线箱采用增安型结构。采用模块结构,各种回路可以自由选择组合;


◎内装高分断小型断路器,具有过载及短路保护功能;


◎本产品推出新型优化的设计方案及操作机构,结构紧凑合理、通用性强、操作灵活方便、手感好;


◎所有紧固件均采用抗强腐蚀的304不锈钢紧固件;


◎钢管或电缆布线均可;


◎可根据用户要求特制;





主要参数


防腐等级


额定电压(V)


额定电流(A)


防爆标志


支路数


防护等级


WF1


220/380


10-100A


ExdeIIBT4


ExdeIICT4


DIPA20 TA,T4


4、6、8、10、12


IP55*IP65





订货须知


用户在订货时,须注明配电箱的回路数、回路电流及断路器的极数,若带总开关则需注明总开关电流及极数,并注明进出线口方向、数量、大小。若照明、动力及漏电等混配时,则需提供原理图;





由于产品变化种类比较多,外形安装尺寸及拼装形式需与客户交底后另行提供;
