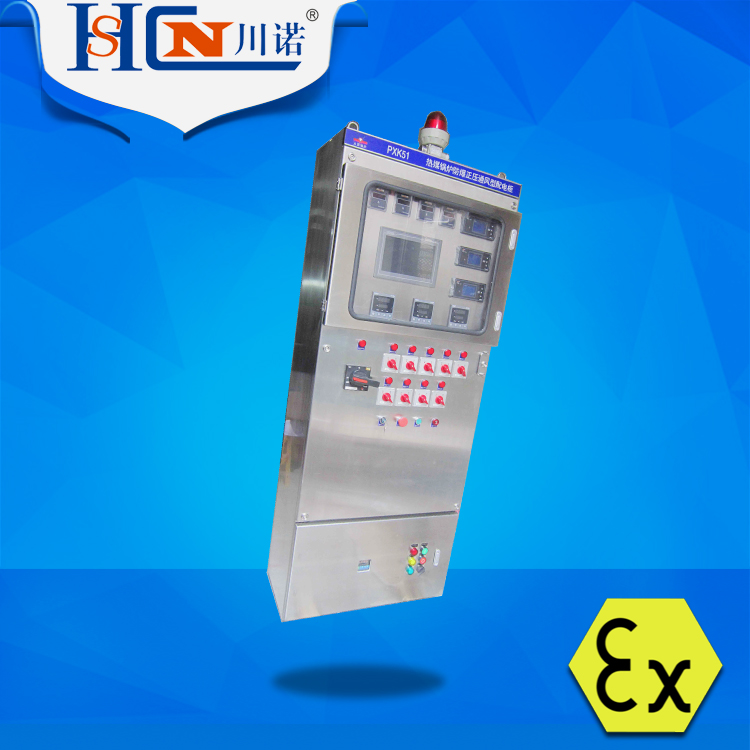

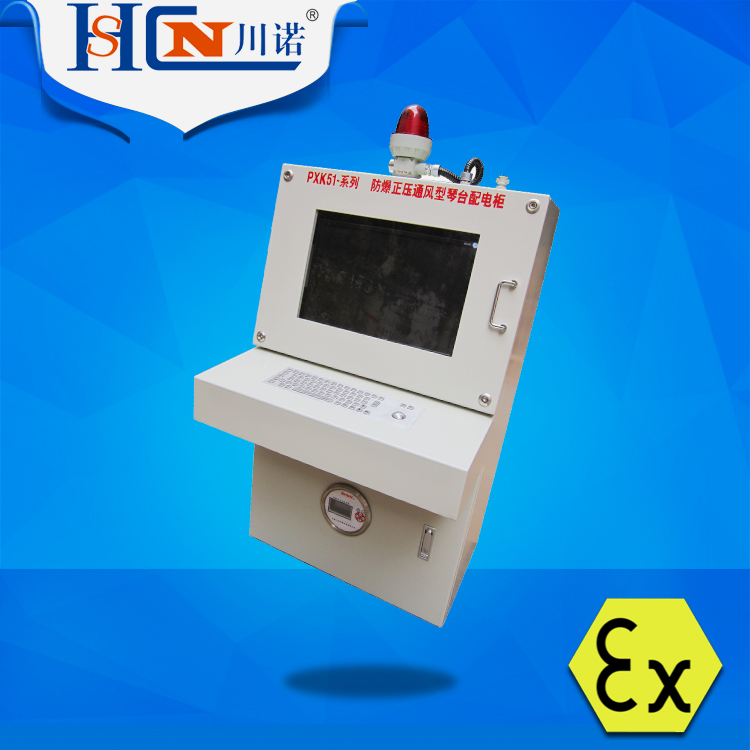

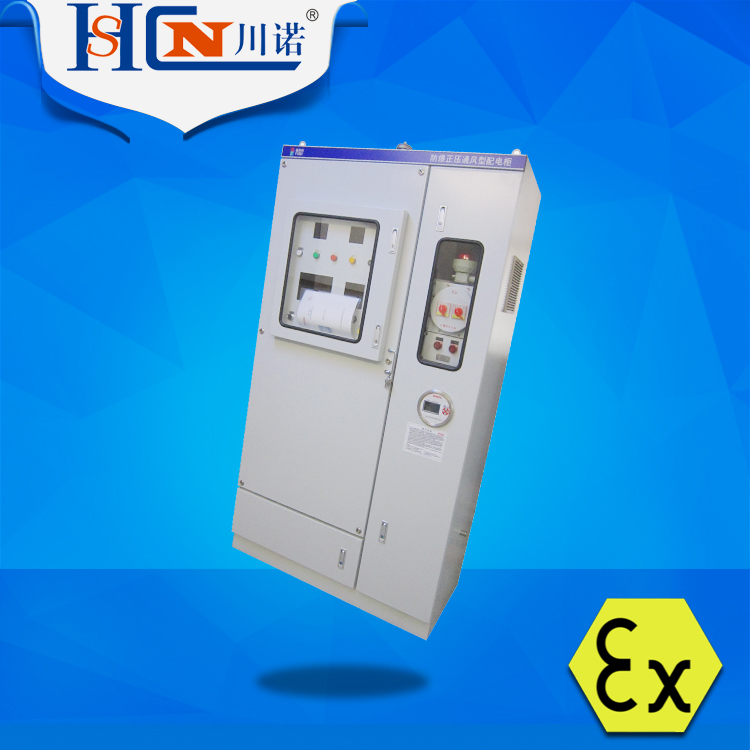

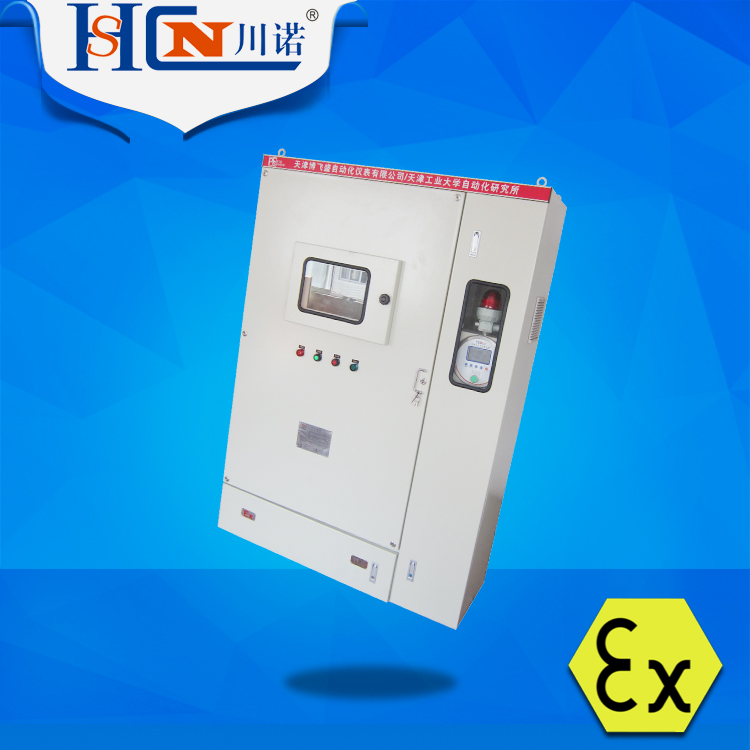

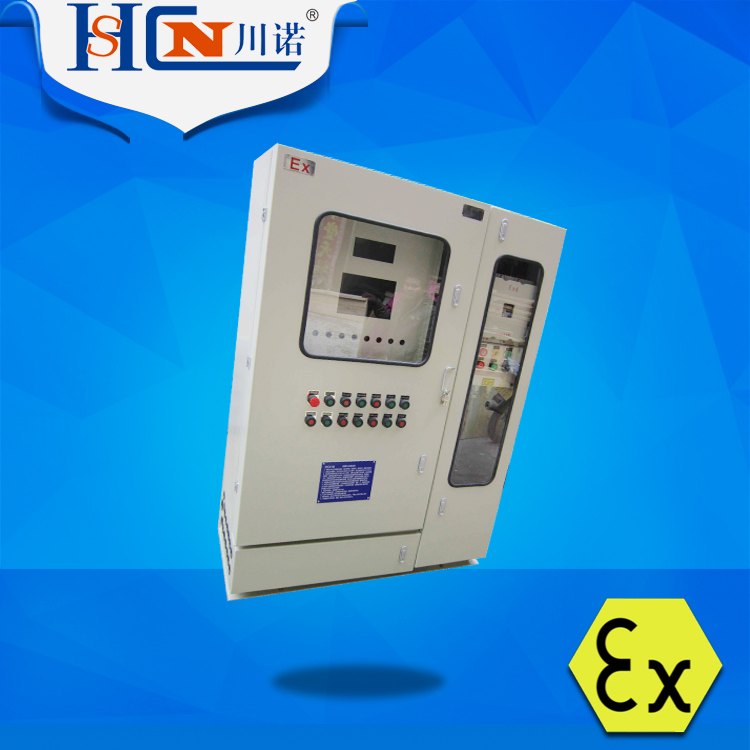

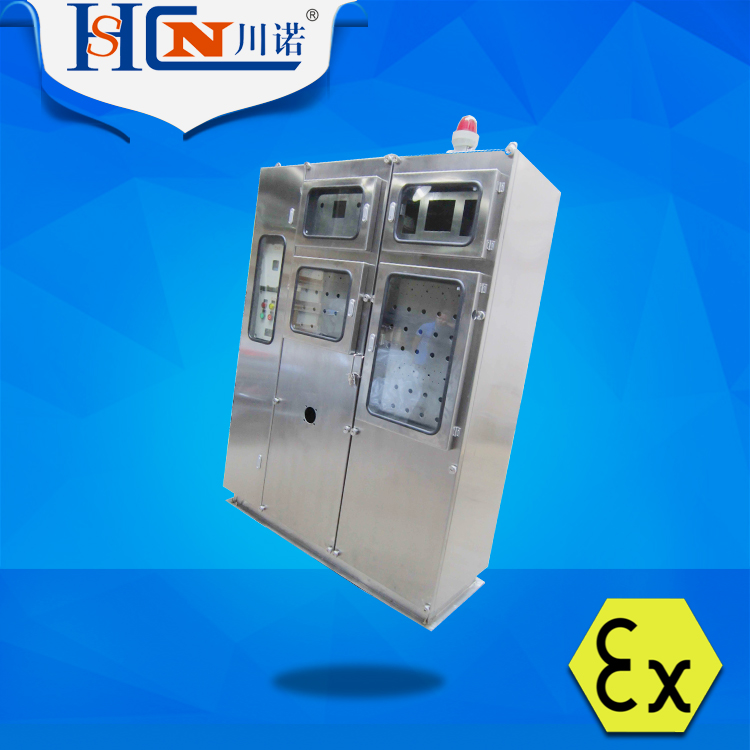

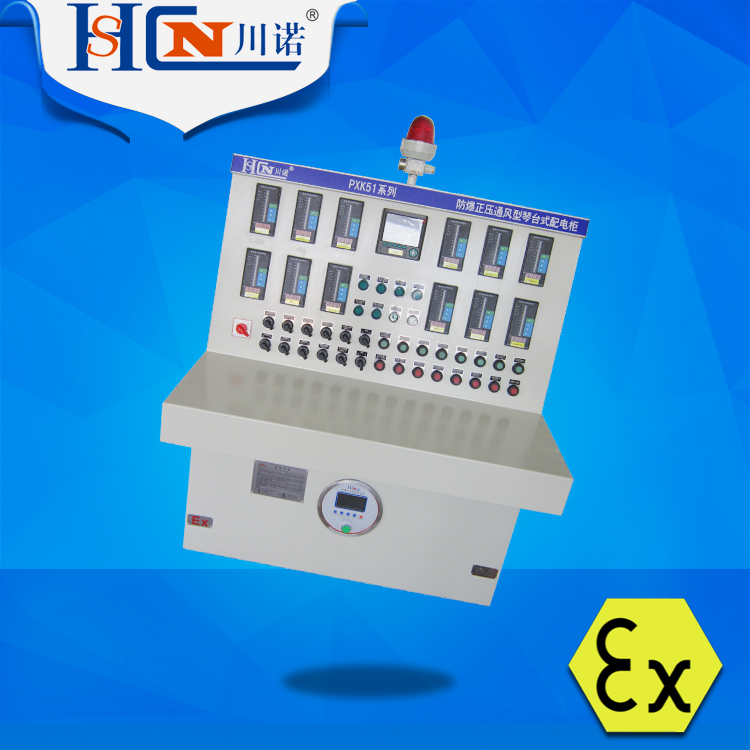

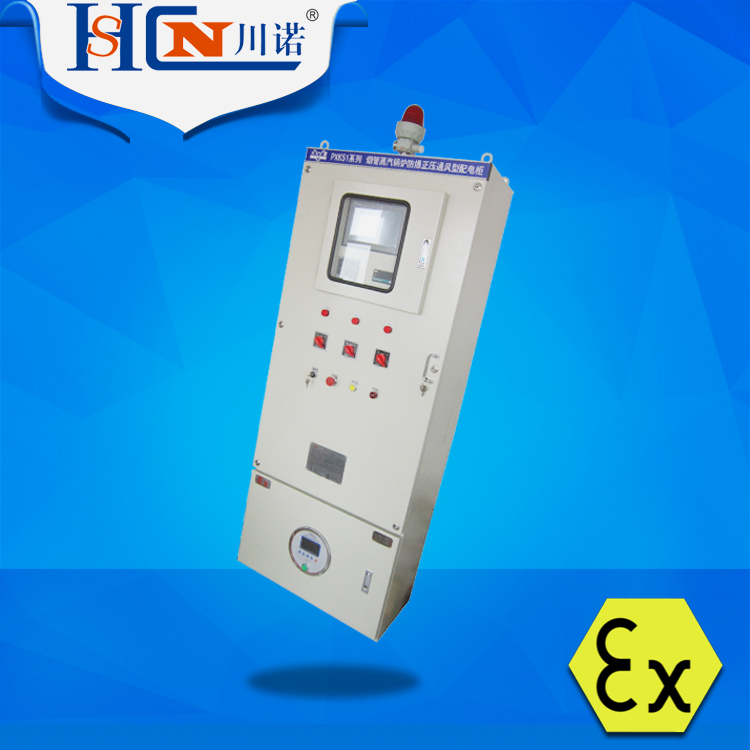

PXK系列正压型防爆配电柜

适用范围:适用于爆炸性气体环境1区、2区场所; 适用于ⅡA、ⅡB、ⅡC类爆炸性气体环境; 适用于T1~T4组温度组别; 广泛用于石油开采、炼油、化工、制药军工等危险环境及海洋石油平

型号:PXK系列

类别:正压型防爆配电柜

  • 产品描述
  • 主要功能
  • 基本参数

适用范围:适用于爆炸性气体环境  1区、2区场所;
适用于ⅡA、ⅡB、ⅡC类爆炸性气体环境;
适用于T1~T4组温度组别;
广泛用于石油开采、炼油、化工、制药军工等危险环境及海洋石油平台、油轮等场所。

产品执行标准:本产品引用GB3836.1.2.3-2010 ,GB3836.5-2004,GB3836.9-2006以及相关标准设计、制造、经国家指定检验机关检验合格,并颁发防爆合格证。

产品防爆原理:采用介质隔离点燃源达到电器防爆的目的是正压通风防爆柜的防爆原理。即:把用户所有的电器元件装在一个充满正压力洁净介质的壳体内,  使外部环境中易燃易爆的混合性气体物质无法接触到电器元件在正常工作时所产生的电火花或危险温度,从而达到电器防爆的目的。
产品结构说明:
产品采用主,  副盘结构、主盘为正压腔,  内装用户所需的电器元件和防爆必须的检压传感系统、通风布气系统、气压调节系统等;
副盘内装防爆换气自控系统、防爆电源自动切换系统、防爆报警系统、防爆压力显示系统、进出气源连接口,自供气规格产品的副
盘内还装有防爆供气装置;
柜式产品采用GGD柜架、主副盘为左、右结构、电缆沟座式安装,下进线、前门操作、后门检修;
箱式产品采用优质钢板焊接结构,主、副盘为上、下结构,挂式安装,下进线,前门操作和检修;
琴式产品采用优质钢板折叠焊接成型,主、副盘为前、后结构、座式安装,下进线、琴式操作,后门检修;
柜式和琴式产品后门均采用快速开门装置,方便用户安装和检修;
可按用户要求采用不锈钢材质。
产品功能说明:
产品设置换气连锁、产品投运前,只有经过主盘内腔换气,并达到规定的时间和换气量后,确保主盘内部吹除了易燃易爆气体,
副盘才能受电,并开始检测主腔气压,确保产品投运时,电器元件已被洁净介质有效隔离;
只有主盘内腔气压满足规定的气压要求时,副盘内电源自动切换系统才会向主腔送电;
主盘内腔工作气压为100Pa≤P≤700Pa;当气压高于1000PA时,自控系统自动关闭进气或开启排气阀,自动调整内部气压,
保证产品不受高气压冲击而变形损坏。当气压低于100Pa时,自控系统自动报警(声光),当内部气压持续降到50pa时,自控
系统将自动切断电源,实现低压断电联锁;
副盘自控系统为不间断连续监控,并显示主盘内腔压力参数;
正压通风型为不间断连续供风,正压控内电器元件的工作热量可随时带走,具有良好的散热功能。内部可装检测仪表,分析仪表,
显示仪表,低压电器、变频器、软起动器、计算机等,整台产品可作为设备起动、控制、中央信号处理及控制系统;
正压补偿型为间断型供气,正压腔具有良好的保压密封性能;
同型号产品可多台并联运行;
用户提供气源时,须配备洁净或惰性气体源,一般情况下,用户现场的仪表气源可满足要求。气源压力为0.2~0.8MPa或
0.2~0.5MPa(根据主腔容积大小确定);
产品适用电源系统为交流二相四线制380/220系统及所有弱电系统,不适用于高压系统。
产品颜色:标准色号为“川诺灰”。也可按客户指定颜色喷涂;
产品包装:本公司生产的所有产品均采用蜂窝箱或木箱包装;
产品单价:防爆配电柜为非标订制产品,价格根据客户要求进行核算;
生产设备:本公司采用先进的工艺和设备,压铸、喷涂等关键工艺全部实现了自动化或半自动化,购置了分布光度计,高低温试验箱、湿热试验箱等一大批先进检测设备。
发货时间:常规产品3天内发货;定制类产品视产品由情况而定。
生产流程:1、准备原材料 2、机加工生产3、喷涂颜色 4、装配完成整套 5、出厂前检验
使用须知:
1、由于本柜可能内装触摸屏、PLC等可调节元器件,因此,请在安全区内安装相应程序, 严禁在防爆区内,打开盖带电操作!!
2、为了能让用户正确选型、安装、使用本设备,特编写本《说明书》,供用户参阅。本《说明书》是我公司结合产品的实际情况,对其结构、工作原理、安装、调试、操作、维护等作了详细介绍。
3、用户在安装、使用前,务必认真阅读本《说明书》,严格按《说明书》进行操作,否则,因此而造成的质量事故,我公司概不负责。
其它推荐:防爆控制箱  防爆接线箱  防爆配电箱

技术参数: 执行标准:GB3836.1、GB3836.2、GB3836.3、GB3836.4、GB3836.8、IEC60079-0、IEC60079-1、IEC60079-2、IEC60079-7、IEC60079-11、EN60079-0、EN60079-1、EN60079-2、EN60079-7、EN60079-11 防爆标志:Expxde[ia]ia ⅡBT4、Expxde[ia]ia Ⅱ CT4 防护等级:IP65 工作压力:60~800Pa 气源压力:0.2 ~0.8MPa 或 0.2~ 0.5 MPa
